KOMPRESSOR

Kompresor secara sederhana bisa diartikan sebagai alat untuk memasukkan udara dan atau mengirim udara dengan tekanan tinggi. Kompresor bisa kita temukan pada alat pengungkit, kendaraan roda empat, pendingin ruangan, lemari es serta alat-alat mengengkat beban yang menggunakan tekanan untuk mengangkatnya.

Sekalipun sama-sama sebagai alat untuk memasukkan dan mengiri udara dengan tekanan tinggi, pada masing-masing peralatan yang berbeda, cara kerja kompresor pun bisa berbeda pula.

Secara umum kompresor digunakan atau berfungsi menyediakan udara dengan  tekanan tinggi. Prinsip kerja kompresor seperti ini biasa kita temukan pada mesin otomotif. Fungsi kedua dari kompresor adalah untuk membantu reaksi kimia dengan cara meningkatkan sistem tekanan.

Kompresor seperti ini bisa ditemukan pada industri kimia atau yang berhubungan dengan itu. Kompresor juga bertugas untuk membagi-bagikan gas dan bahan bakar cair melalui instalasi pipa-pipa gas. Selain itu, dalam peralatan pengangkat berat yang bekerja secara pneumatik, kompresor digunakan dalam fungsinya sebagai pengiri udara untuk sumber tenaga.

Sebuah kompresor apabila dilihat dari cara kerjanya, maka akan ada dua jenis kompresor yang masing-masing metode kerjanya berbeda. Jenis pertama adalah kompresor dengan metode krja positif displacement dan yang kedua adalah kompresor dengan metode kerja dynamic.

Di mana letak perbedaan metode kera dari kedua jenis kompresor ini? Yang pertama, kompresor jenis positif displacement. Kompresor model ini bekerja dengan cara memasukkan udara ke dalam ruang tertutup, lalu pada saat yang sama volume ruangnya diperkecil, dengan demikian tekanan di dalam dengan sendirinya akan naik.

Tekanan yang tinggi inilah yang digunakan untuk berbagai keperluan sesuai dengan peruntukkan kompresor tadi. Kompresor model positif displacement ini digunakan dalam reciprocating compressor dan rotary.

Sementara itu pada kompresor model dinamik, volume ruangnya tetap tapi udara yang ada didalam ruang tersebut diberi kecepatan. Kemudian pada saat yang sama kecepatan tersebut diubah menjadi tekanan. Hal ini bisa terjadi karena udara pada ruang yang volumenya tetap mengalami tekanan. Kompresor yang menggunakan model dynamic ini biasanya pada alat turbo axial flow.

 Kompresor berfungsi untuk membangkitkan/menghasilkan udara bertekanan dengan cara menghisap dan memampatkan udara tersebut kemudian disimpan di dalam tangki udara kempa untuk disuplai kepada pemakai (sistem pneumatik). Kompresor dilengkapi dengan tabung untuk menyimpan udara bertekanan, sehingga udara dapat mencapai jumlah dan tekanan yang diperlukan. Tabung udara bertekanan pada kompresordilengkapi dengan katup pengaman, bila tekanan udaranya melebihi ketentuan, maka katup pengaman akan terbuka secara otomatis.Pemilihan jenis kompresor yang digunakan tergantung dari syarat-syarat pemakaian yang harus dipenuhi misalnya dengan tekanan kerja dan volume udara yang akan diperlukan dalam sistim peralatan (katup dan silinder pneumatik). Secara garis besar kompresor dapat diklasifikasikan seperti di bawah ini.

1.      Klasifikasi Kompresor

Secara garis besar kompresor dapat diklasifikasikan menjadi dua bagian, yaitu Positive Displacement compressor, dan Dynamic compressor, (Turbo), Positive Displacement compressor, terdiri dari Reciprocating dan Rotary, sedangkan Dynamic compressor, (turbo) terdiri dari Centrifugal, axial dan ejector, secara lengkap dapat dilihat dari klasifikasi di bawah ini:

1.1 Kompresor Torak Resiprokal (reciprocating compressor)

Kompresor ini dikenal juga dengan kompresor torak, karena dilengkapi dengan torak yang bekerja bolak-balik atau gerak resiprokal. Pemasukan udara diatur oleh katup masuk dan dihisap oleh torak yang gerakannya menjauhi katup. Pada saat terjadi pengisapan, tekanan udara di dalam silinder mengecil, sehingga udara luar akan masuk ke dalam silinder secara alami. Pada saat gerak kompresi torak bergerak ke titik mati bawah ke titik mati atas, sehingga udara di atas torak bertekanan tinggi, selanjutnya di masukkan ke dalam tabung penyimpan udara. Tabung penyimpanan dilengkapi dengan katup satu arah, sehingga udara yang ada dalam tangki tidak akan kembali ke silinder. Proses tersebut berlangsung terus-menerus hingga diperoleh tekanan udara yang diperlukan. Gerakan mengisap dan mengkompresi ke tabung penampung ini berlangsung secara terus menerus, pada umumnya bila tekanan dalam tabung telah melebihi kapasitas, maka katup pengaman akan terbuka, atau mesin penggerak akan mati secara otomatis.

1.2 Kompresor Torak Dua Tingkat Sistem Pendingin Udara

 Kompresor udara bertingkat digunakan untuk menghasilkan tekanan udara yang lebih tinggi. Udara masuk akan dikompresi oleh torak pertama,kemudian didinginkan, selanjutnya dimasukkan dalam silinder kedua untuk dikompresi oleh torak kedua sampai pada tekanan yang diinginkan. Pemampatan (pengompresian) udara tahap kedua lebih besar, temperature udara akan naik selama terjadi kompresi, sehingga perlu mengalami proses pendinginan dengan memasang sistem pendingin. Metode pendinginan yang sering digunakan misalnya dengan sistem udara atau dengan system air bersirkulasi.

1.3 Kompresor Diafragma (diaphragma compressor)

            Jenis Kompresor ini termasuk dalam kelompok kompresor torak. Namun letak torak dipisahkan melalui sebuah membran diafragma. Udara yang masuk dan keluar tidak langsung berhubungan dengan bagian-bagian yang bergerak secara resiprokal. Adanya pemisahan ruangan ini udara akan lebih terjaga dan bebas dari uap air dan pelumas/oli. Oleh karena itu kompresor diafragma banyak digunakan pada industri bahan makanan, farmasi, obatobatan dan kimia. Prinsip kerjanya hampir sama dengan kompresor torak. Perbedaannya terdapat pada sistem kompresi udara yang akan masuk ke dalam tangki penyimpanan udara bertekanan. Torak pada kompresor diafragma tidak secara langsung menghisap dan menekan udara, tetapi menggerakkan sebuah membran (diafragma) dulu. Dari gerakan diafragma yang kembang kempis itulah yang akan menghisap dan menekan udara ke tabung penyimpan.

1.4 Kompresor Putar (Rotary Compressor)

Kompresor Rotari Baling-baling Luncur Secara eksentrik rotor dipasang berputar dalam rumah yang berbentuk silindris, mempunyai lubang-lubang masuk dan keluar. Keuntungan dari kompresor jenis ini adalah mempunyai bentuk yang pendek dan kecil, sehingga menghemat ruangan. Bahkan suaranya tidak berisik dan halus dalam, dapat menghantarkan dan menghasilkan udara secara terus menerus dengan mantap. Baling-baling luncur dimasukkan ke dalam lubang yang tergabung dalam rotor dan ruangan dengan bentuk dinding silindris. Ketika rotor mulai berputar, energi gaya sentrifugal baling-balingnya akan melawan dinding. Karena bentuk dari rumah baling-baling itu sendiri yang tidak sepusat dengan rotornya maka ukuran ruangan dapat diperbesar atau diperkecil menurut arah masuknya (mengalirnya) udara.

1.5 Kompresor Sekrup (Screw)

            Kompresor Sekrup memiliki dua rotor yang saling berpasangan atau bertautan (engage), yang satu mempunyai bentuk cekung, sedangkan lainnya berbentuk cembung, sehingga dapat memindahkan udara secara aksial ke sisi lainnya. Kedua rotor itu identik dengan sepasang roda gigi helix yang saling bertautan. Jika roda-roda gigi tersebut berbentuk lurus, maka kompresor ini dapat digunakan sebagai pompa hidrolik pada pesawatpesawat hidrolik. Roda-roda gigi kompresor sekrup harus diletakkan pada rumah-rumah roda gigi dengan benar sehingga betul-betul dapat menghisap dan menekan fluida.

1.6 Kompresor Root Blower (Sayap Kupu-kupu)

            Kompresor jenis ini akan mengisap udara luar dari satu sisi ke sisi yang lain tanpa ada perubahan volume. Torak membuat penguncian pada bagian sisi yang bertekanan. Prinsip kompresor ini ternyata dapat disamakan dengan pompa pelumas model kupu-kupu pada sebuah motor bakar. Beberapa kelemahannya adalah: tingkat kebocoran yang tinggi. Kebocoran terjadi karena antara baling-baling dan rumahnya tidak dapat saling rapat betul. Berbeda jika dibandingkan dengan pompa pelumas pada motor bakar, karena fluidanya adalah minyak pelumas maka film-film minyak sendiri sudah menjadi bahan perapat antara dinding rumah dan sayap-sayap kupu itu. Dilihat dari konstruksinya, Sayap kupu-kupu di dalam rumah pompa digerakan oleh sepasang roda gigi yang saling bertautan juga, sehingga dapat berputar tepat pada dinding.

1.7 Kompresor Aliran (turbo compressor)

            Jenis kompresor ini cocok untuk menghasilkan volume udara yang besar. Kompresor aliran udara ada yang dibuat dengan arah masuknya udara secara aksial dan ada yang secara radial. Arah aliran udara dapat dirubah dalam satu roda turbin atau lebih untuk menghasilkan kecepatan aliran udara yang diperlukan. Energi kinetik yang ditimbulkan menjadi energy bentuk tekanan.

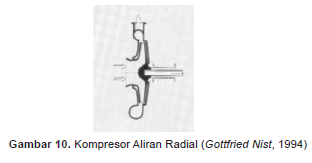

 1.8 Kompresor Aliran Radial

            Percepatan yang ditimbulkan oleh kompresor aliran radial berasal dari ruangan ke ruangan berikutnya secara radial. Pada lubang masuk pertama udara dilemparkan keluar menjauhi sumbu. Bila kompresornya bertingkat, maka dari tingkat pertama udara akan dipantulkan kembali mendekati sumbu. Dari tingkat pertama masuk lagi ke tingkat berikutnya, sampai beberapa tingkat sesuai yang dibutuhkan. Semakin banyak tingkat dari susunan sudusudu tersebut maka akan semakin tinggi tekanan udara yang dihasilkan. Prinsip kerja kompresor radial akan mengisap udara luar melalui sudu-sudu rotor, udara akan terisap masuk ke dalam ruangan isap lalu dikompresi dan akan ditampung pada tangki penyimpanan udara bertekanan hingga tekanannya sesuai dengan kebutuhan.



1.9 Kompresor Aliran Aksial

            Pada kompresor aliran aksial, udara akan mendapatkan percepatan oleh sudu yang terdapat pada rotor dan arah alirannya ke arah aksial yaitu searah (sejajar) dengan sumbu rotor. Jadi pengisapan dan penekanan udara terjadi saat rangkaian sudu-sudu pada rotor itu berputar secara cepat. Putaran cepat ini mutlak diperlukan untuk mendapatkan aliran udara yang mempunyai tekanan yang diinginkan. Teringat pula alat semacam ini adalah seperti kompresor pada sistem turbin gas atau mesin-mesin pesawat terbang turbo propeller. Bedanya, jika pada turbin gas adalah menghasilkan mekanik putar pada porosnya. Tetapi, pada kompresor ini tenaga mekanik dari mesin akan memutar rotor sehingga akan menghasilkan udara bertekanan.

 2. Penggerak Kompresor

            Penggerak kompresor berfungsi untuk memutar kompresor, sehingga  kompresor dapat bekerja secara optiomal. Penggerak kompresor yang sering digunakan biasanya berupa motor listrik dan motor bakar seperti gambar 12. Kompresor berdaya rendah menggunakan motor listrik dua phase atau motor bensin. sedangkan kompresor berdaya besar memerlukan motor listrik 3 phase atau mesin diesel. Penggunaan mesin bensin atau diesel biasanya digunakan bilamana lokasi disekitarnya tidak terdapat aliran listrik atau cenderung non stasioner. Kompresor yang digunakan di pabrik-pabrik kebanyakan digerakkan oleh motor listrik karena biasanya terdapat instalasi listrik dan cenderung stasionar (tidak berpindah-pindah).

3.  Komponen Kompresor

1.Kerangka (frame)

Fungsi utama adalah untuk mendukung seluruh beban dan berfungsi juga sebagai tempat kedudukan bantalan, poros engkol, silinder dan tempat penampungan minyak pelumas.

2.Poros engkol (crank shaft)

Berfungsi mengubah gerak berputar (rotasi) menjadi gerak lurus bolak balik (translasi).

3.Batang penghubung (connecting rod)

Berfungsi meneruskan gaya dari poros engkol ke batang torak melalui kepala silang, batang penghubung harus kuat dan tahan bengkok sehingga mampu menahan beban pada saat kompresi.

4. Kepala silang (cross head)

Berfungsi meneruskan gaya dari batang penghubung ke batang torak. Kepala silang dapat meluncur pada bantalan luncurnya.

5. Silinder (cylinder)

Berfungsi sebagai tempat kedudukan liner silinder dan water jacket

6. Liner silinder (cylinder liner)

Berfungsi sebagai lintasan gerakan piston torak saat melakukan proses ekspansi, pemasukan, kompresi, dan pengeluaran.

7. Front and rear cylinder cover.

Adalah tutup silinder bagian head end/front cover dan bagian crank end/rear cover yang berfungsi untuk menahan gas/udara supaya tidak keluar silinder.

8. Water Jacket

Adalah ruangan dalam silinder untuk bersirkulasi air sebagai pendingin

9. Torak (piston)

Sebagai elemen yang menghandel gas/udara pada proses pemasukan (suction), kompresi (compression) dan pengeluaran (discharge).

10. Cincin torak ( piston rings)

Berfungsi mengurangi kebocoran gas/udara antara permukaan torak dengan dinding liner silinder.

11. Batang Torak (piston rod)

Berfungsi meneruskan gaya dari kepala silang ke torak.

12. Cincin Penahan Gas (packing rod)

Berfungsi menahan kebocoran gas akibat adanya celah (clearance) antara bagian yang bergerak (batang torak) dengan bagian yang diam (silinder). Cincin penahan gas ini terdiri dari beberapa ring segment.

13. Ring Oil Scraper

Berfungsi untuk mencegah kebocoran minyak pelumas pada frame

14. Katup kompresor (compressor valve)

Berfungsi untuk mengatur pemasukan dan pengeluaran gas/udara, kedalam atau keluar silinder. Katup ini dapat bekerja membuka dan menutup sendiri akibat adanya perbedaan tekanan yang terjadi antara bagian dalam dengan bagian luar silinder.

A.  Kompresor Torak

Merupakan salah satu positive displacement compressor dengan prinsip kerja memampatkan dan mengeluarkan udara / gas secara intermitten (berselang) dari dalam silinder. Pemampatan udara / gas dilakukan didalam silinder. Elemen mekanik yang digunakan untuk memampatkan udara / gas dinamakan piston / torak. Tekanan udara / gas yang keluar merupakan tekanan discharge yang dihasilkan oleh kompresor reciprocating.

1.      Prinsip Kerja Kompresor Torak

Prinsip kerja kompresor torak adalah sebagai berikut:

Ø  Tenaga mekanik dari penggerak mula ditransmisikan melalui poros engkol dalam bentuk gerak rotasi dan diteruskan ke kepala silang (cross head) dengan perantaraan batang penghubung (connecting rod).

Ø  Pada kepala silang gerakan rotasi diubah menjadi gerak translasi yang diteruskan ke torak melalui batang torak (piston rod).

Ø  Gerakan torak bolak balik dalam silinder mengakibatkan perubahan volume dan tekanan sehingga terjadi proses pemasukan, kompresi, dan pengeluaran.

Secara sederhana prinsip kerja, perubahan tekanan dan volume dalam suatu kompresor torak Simplex Single Acting dapat diuraikan dalam bentuk diagram P-V sebagai berikut :

2.      Proses Kompresi Gas

Proses kompresi gas pada kompresor torak dapat dilakukan menurut tiga cara yaitu dengan proses isotermal, adiabatik reversible, dan politropik.

a.       Kompresi Isotermal

Bila suatu gas dikompresikan, maka ini berarti ada energi mekanik yang diberikan dari luar kepada gas. Energi ini diubah menjadi energi panas sehingga temperatur gas akan naik jika tekanan semakin tinggi. Namun, jika proses ini dibarengi dengan pendinginan untuk mengeluarkan panas yang terjadi, sehingga temperatur dapat dijaga tetap dan kompresi ini disebut dengan kompresi isotermal (temperatur tetap). Proses isotermal mengikuti hukum Boyle, maka persamaan isotermal dari suatu gas sempurna adalah:

Proses kompresi ini sangat berguna dalam analisis teoritis, namun untuk perhitungan kompresor tidak banyak kegunaannya. Pada kompresor yang sesungguhnya, meskipun silinder didinginkan sepenuhnya adalah tidak mungkin untuk menjaga temperatur yang tetap dalam silinder. Hal ini disebabkan oleh cepatnya proses kompresi (beberapa ratus sampai seribu kali permenit) di dalam silinder.

b.      Kompresi Adiabatik

Jika silinder diisolasi secara sempurna terhadap panas, maka kompresi akan berlangsung tanpa ada panas yang keluar dari gas atau masuk kedalam gas. Proses semacam ini disebut adiabatik. Dalam praktiknya proses ini tidak pernah terjadi secara sempurna karena isolasi terhadap silinder tidak pernah dapat sempurna pula. Namun proses adiabatik reversible sering dipakai dalam pengkajian teoritis proses kompresi. Hubungan antara tekanan dan volume dalam proses adiabatic dapat dinyatakan dalam persamaan:

Jika rumus ini dibandingkan dengan rumus kompresi isotermal dapat dilihat bahwa untuk pengecilan volume yang sama, kompresi adiabatic akan menghasilkan tekanan yang lebih tinggi dari pada proses isotermal. Karena tekanan yang dihasilkan oleh kompresi adiabatik lebih tinggi dari pada kompresi isotermal untuk pengecilan volume yang sama, maka kerja yang diperlukan pada kompresi adiabatik juga lebih besar.

c.       Kompresi Politropik

Kompresi pada kompresor yang sesungguhnya bukan merupakan proses isotermal, karena ada kenaikan temperatur, namun juga bukan proses adiabatik karena ada panas yang dipancarkan keluar. Jadi proses kompresi yang sesungguhnya, ada di antara keduanya dan disebut kompresi politropik. Hubungan antara P dan v pada proses politropik dapat dinyatakan dengan persamaan:

Pada kondisi dimana tidak dilakukan pendinginan pada ruang kompresi (kompresor sentrifugal pada umumnya), maka harga n > k. Bila ada pendinginan pada ruang kompresi (pada kompresor torak), maka harga n terletak antara 1< n < k.

Perhitungan dapat dilakukan baik dengan pendekatan kondisi adiabatik reversible maupun kondisi politropik.
